处理器

Intel® 14th Ultra Processor (125U/125H)

芯片组

Intel® SOC

显示芯片

Intel®Graphics

显示输出

LVDS/EDP+DP+HDMI (HDMI2.1支持8K@60Hz)

多显支持

三显同异步

USB

2*USB3.2 Gen2 (10Gbps) + 8*USB2.0

内存

1*SO-DIMM DDR5 5600MHz Max48GB

音效

板载ALC897音频解码控制器；独立功放NS4251 3W@4Ω

网卡

板载1*Intel I219LM + i226-V(兼容i226-LM) 网卡 (支持Vpro)

存储

1*M.2 M Key, 支持SATA/PCIEx4 自适应; 1*SATA3.0接口

扩展槽

1*M.2 B Key 支持4G/5G模块扩展;1*M.2 E Key 支持WIFI6/Bluetooth,支持CNVi

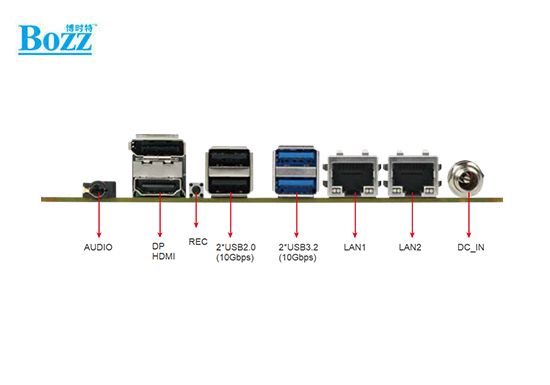

后置I/O接口

1*AUDIO端口

内部 I/O插针

1*F_AUDIO插针

1*SPEAKER插针

3*USB插针(可拓展6个USB2.0接口)

1*F_PANEL插针

1*GPIO (4路)

1*JPS2插针

1*SATA接口

1*SATA_PWR插针

1*BKCL插针

1*LVDS插针

1*INVCN插针

6*COM插针

1*CPU_FAN插针

1*ATX凤凰端子

1*DP+1*HDMI双层座

1*REC按钮 (支持系统一键备份/还原和 清CMOS功能)

2*USB2.0

2*USB3.2

1*LAN1端口

1*LAN2端口

1*DC_IN端口

I/O芯片

IT8786E

BIOS

AMI BIOS

供电

DC 9V-36V 宽压供电

散热系统

默认为无风扇散热器: ST00000140; 可选配带风扇散热器: ST00000229

环境

工作：0~60℃; 存储：-20℃~75℃；0% ~ 95% 相对湿度，无冷凝

主板尺寸

146 x 102 mm
