处理器

Intel® 11th Tiger Lake-UP3 Processor (i3-1125G4/i5-1135G7/i7-1165G7等)

芯片组

Intel® SOC

显示芯片

Intel®UHD Graphics/ Intel® Iris Xe Graphics

显示输出

LVDS/EDP+DP+HDMI

多显支持

三显同异步

USB

3*USB3.0 Gen2 (10Gbps) + 7*USB2.0

内存

1*SO-DIMM DDR4 3200MHz Max 32GB

音效

板载ALC269音频解码控制器；集成功放2.2W@4Ω

网卡

Intel i219LM + i210AT 千兆网卡 (支持Vpro)

存储

1*M.2MKey,支持SATA/PCIE可选；1*SATA3.0

扩展槽

1*M.2EKey,支持WiFi/蓝牙模块扩展;1*M.2BKey,支持4G/5G模块扩展

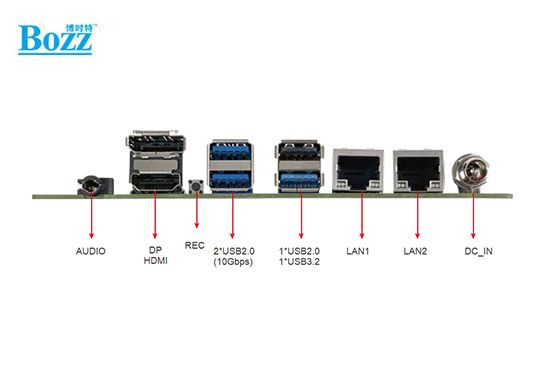

后置I/O接口

1*DC_IN端口

内部I/O插针

1*F_AUDIO插针

1*LVDS插针

1*LAN2端口(I210)

1*Speaker插针

1*BKCL插针

1*LAN1端口(I219)

3*F_USB插针(可扩展6*USB2.0)

1*INVERT插针

1*USB3.2+USB2.0端口

2*USB3.2Gen2(10Gbps)端口

1*F_PANEL插针

1*GPIO插针

6*COM插针

1*CPU_FAN插座

1*REC按键(一键还原/备份+清CMOS功能)

1*J_PS2插针

1*DP+HDMI端口

1*SATA插座

1*AUDIO二合一端口

1*JSATA_PWR插针

I/O芯片

IT8786E

BIOS

AMI BIOS

供电

DC 9V-36V 宽压供电

散热系统

默认自带风扇散热器: ST00000229

环境

工作：0~60℃; 存储：-20℃~75℃；0% ~ 95% 相对湿度，无冷凝

主板尺寸

146 x 102 mm
