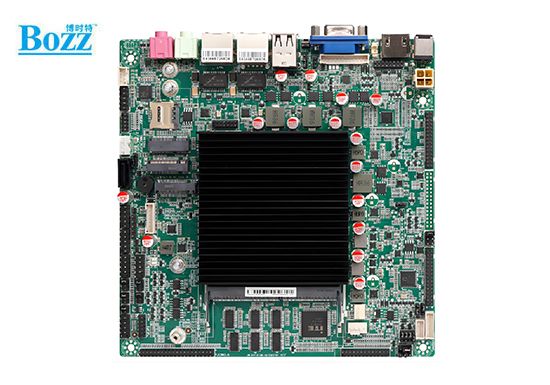

主板尺寸 | - 170mmX170mm |
中央处理器 | - Intel®Alder Lake-N (N100/N305/N300 等) Processor |
内存 | - 板载 1 条 260 Pin DDR4 SO-DIMM 内存槽 - 单根内存最高支持 16GB |
扩展插槽 | - 1* M.2 E Key,(支持 WIFI6/蓝牙模块扩展) - 1* M.2 B Key,(支持 4G 标配;5G 功能需跳电阻,可联系业务选配) |

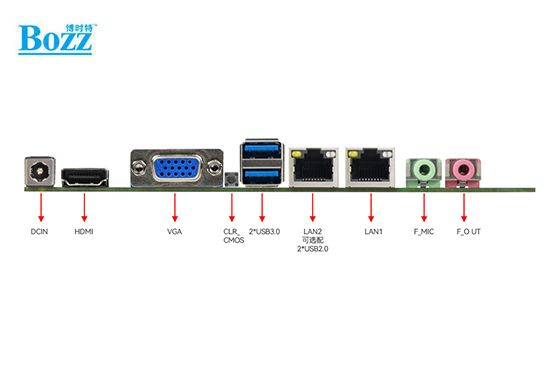

背板接口 | - 1 x DC_IN 接口 - 1 x HDMI 接口 - 1 x VGA 接口 - 1 x CLR_CMOS 按键 - 2 x USB3.2 Gen2 接口(10Gbps) - 1 x LAN2 端口(可选配 2*USB2.0 接口) - 1 x LAN1 接口 - 1 x F_OUT 接口 - 1 x F_MIC 接口 |
内置接口 | - 1 x Speaker 插座 - 1 x F_AUDIO 插针 - 1 x GPIO 插针 - 1 x SATA_PWR 插针 - 1 x SATA 插针 - 3 x F_USB2.0 插针(可扩展 5*USB2.0) - 1 x JP2 插针 - 6 x COM 插针 - 1 x F_PANEL 插针 - 1 x ESPI 插针 - 1 x LPT 插针 - 1 x CPU_FAN 插针 - 1 x SFAN 插针 - 1 x BKCL 插针 - 1 x INVERT 插针 - 1 x LVDS 插针 - 2 x EDP 插针 - 1 x JHDMI 插针 - 1 x VGA 插针 - 1 x TPM 插针 - 1 x ATX_IN 插针 |
H BIOS | - AMI BIOS |
电源管理 | - 支持高级电源管理 ACPI - 支持网络唤醒 S3、S4、S5,支持上电开机等 |
显示 | - 支持 LVDS/EDP1+EDP2+HDMI+VGA,四显同异步 |
背光调节 | -显示配置及背光调节方式: -显示配置:LVDS+EDP2+HDMI+VGA -背光调节方式:LVDS 默认在系统下调节 ,可通过跳帽选择硬件调节;EDP2 在系统下调节 -显示配置:EDP1+EDP2+HDMI+VGA -背光调节方式:EDP1 和 EDP2 默认 A 在系统下调节 |
网络 | -1 x Realek RTL8111H/8111G 千兆以太网 |
音频 | 板载 ALC897 音频解码控制器;独立功放 NS4251 3W@4Ω MAX 建议客户接 3W@4Ω 或 2W@8Ω 的喇叭 |
